Moteurs Monophasés

Un moteur électrique monophasé léger, compact, et standardisé

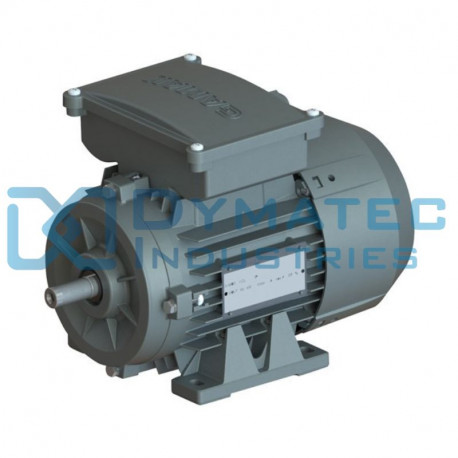

Les moteurs à condensateur permanent ou à double condensateur proposés par Dymatec Industries, votre spécialiste en motorisation industrielle dans les Hauts-de-France, sont des modèles à la fois petits, standardisés et abordables qui vous permettront de résoudre les pannes de votre outillage électrique léger.

Dotés d'une carcasse en aluminium et d'un indice de protection IP55, nos moteurs électriques 220v ont la capacité de résister aux endroits les plus humides et poussiéreux.

Le fabricant Gamak, une exclusivité Dymatec Industries en France, vous propose, via notre boutique en ligne, des composants standards capables de s’adapter à toutes machines.

Déclinés dans les types de système d’accouplement les plus répandus, comme le standard B3 à pattes ou B14 à bride et trous taraudés, ils pourront être montés rapidement et efficacement sur vos outils industriels ou agricoles.

Vous ne savez pas exactement quel modèle conviendrait le mieux ?

Vous retrouverez sur notre catalogue :

• Les moteurs électriques 220v 3000tr/min
• Les moteurs électriques 220v 1500tr/min

Comment fonctionne un moteur électrique monophasé ? Fonctionnement et avantages

Un moteur asynchrone monophasé est un moteur qui fonctionne avec une seule phase d'alimentation.

Il est constitué d'un rotor et d'un stator, le rotor étant entraîné par le champ magnétique généré par le stator.

Il est alimenté par une tension constante et sa vitesse est régulée en modifiant l'intensité du courant qui l'alimente.

Le moteur monophasé à courant alternatif possède plusieurs avantages tels que :

• Une facilité d'utilisation, les moteurs monophasés sont le plus souvent utilisés dans les applications domestiques et industrielles car ils sont faciles à utiliser et à installer.
• Un faible coût, les moteurs électriques 220v sont moins chers que les moteurs triphasés. Cela les rend plus abordables pour les applications domestiques.
• Une petite taille, les moteurs monophasés sont souvent plus petits et plus compacts que les moteurs triphasés. Cela les rend adaptés pour les applications où l'espace est limité.
• Un faible entretien, les moteurs monophasés sont simples et moins complexes que les moteurs triphasés. Ils nécessiteront peu d'entretien et seront plus faciles à réparer en cas de panne.
• Ils fonctionnent à une vitesse constante, ce qui permet aux moteurs monophasés de convenir parfaitement aux applications où une vitesse constante est requise, comme les ventilateurs, les pompes et les machines-outils.

Comment choisir son moteur monophasé à courant alternatif ?

Vous souhaitez sélectionner votre moteur monophasé mais vous ne savez pas quelles sont les caractéristiques à prendre en compte ?

Vous pouvez retrouver toutes les informations nécessaires sur la plaque signalétique de votre moteur.

Les informations importantes sont les suivantes :

La puissance

La puissance d'un moteur électrique peut s'exprimer en Kw ou en Cv.

La puissance de votre moteur monophasé peut aller de 0.12 kw à 3 kw.

Le type de condensateur

Le moteur monophasé peut être à condensateur permanent ou à double condensateur (condensateur permanent + condensateur de démarrage).

La vitesse de rotation

Elle est exprimée en tours par minute « tr/min ».

Il faudra, pour le marché français, sélectionner celle-ci sous une fréquence nominale de 50Hz.

La vitesse de rotation du moteur monophasé peut être de :

• 3000tr/min, soit 2 pôles
• 1500tr/min, soit 4 pôles

Le type de fixation

Il existe 5 fixations disponibles pour votre moteur monophasé :

• A pattes B3
• A bride trous lisses B5
• A bride trous taraudés B14
• A pattes et bride trous taraudés B34
• A pattes et bride trous lisses B35

La tension d'alimentation

Le moteur monophasé est un moteur électrique qui nécessite une tension d'alimentation unique, ce qui le rend plus simple à utiliser et à entretenir.

Les moteurs monophasés sont généralement alimentés par du courant alternatif à une tension comprise entre 110 et 230 volts.

La hauteur d’axe du moteur

Généralement, la hauteur d'axe est notée dans le type du moteur électrique.

Cette hauteur d’axe détermine votre diamètre d’arbre, l’empattement et/ou le diamètre de la bride.

Il arrive parfois qu’il existe plusieurs hauteurs d’axe pour la même puissance de moteur.

Si vous avez un doute, contrôlez votre diamètre d’arbre, l’empattement ou le diamètre de la bride.

A quoi sert un condensateur sur un moteur ?

Les moteurs monophasés sont des moteurs à induction qui fonctionnent à partir de courants alternatifs.

Ils sont équipés de condensateurs qui servent à créer un déphasage entre le courant et le flux magnétique, ce qui permet au moteur de démarrer et de fonctionner correctement.

Il existe deux types de condensateur :

• Le condensateur permanent
• Le double condensateur (condensateur permanent + condensateur de démarrage)

Quel condensateur pour un moteur 220v ?

Un moteur monophasé 220v nécessite un condensateur pour fonctionner.

La valeur du condensateur dépend du moteur et peut généralement être trouvée sur l'étiquette du moteur.

La valeur d'un condensateur s'exprime généralement en µf (microfarad).

Il est important de respecter cette valeur pour éviter tout dommage à votre moteur.

La valeur du condensateur nécessaire pour votre moteur monophasé va dépendre de son type de démarrage.

En effet, il existe deux types de démarrage pour les moteurs monophasés :

• Le démarrage à couple élevé
• Le démarrage à couple réduit

Le démarrage à couple élevé

Pour un démarrage à couple élevé, le condensateur doit avoir une valeur généralement comprise entre 70 et 120 microfarads (μF) pour les moteurs avec une plus petite puissance.

Pour les moteurs de plus grande puissance, la valeur pourra atteindre jusqu'à 300 μF ou plus.

Généralement, ce type de condensateur sera appelé un double condensateur (condensateur permanent + condensateur de démarrage).

Ce type de moteur à double condensateur est généralement utilisé pour des applications nécessitant un besoin de couple au démarrage telles que :

• Les compresseurs
• Les bétonnières
• Les ponts levants
• Les autres équipements similaires

Le démarrage à couple réduit

Pour un démarrage à couple réduit, le condensateur doit avoir une valeur généralement moins élevée, comprise entre 20 et 50 μF pour les moteurs de petite puissance.

Les moteurs de plus grande puissance peuvent nécessiter des valeurs allant jusqu'à 100 μF.

Ce type de condensateur est appelé condensateur permanent.

Vous retrouvez généralement un moteur à condensateur permanent sur les applications n'ayant pas besoin de couple au démarrage telles que :

• Les pompes
• Les perceuses à colonnes
• Les autres appareils domestiques

Il est important de noter que la tension nominale du condensateur doit être égale ou supérieure à la tension d'alimentation du moteur.

Comment brancher un moteur asynchrone monophasé ?

Vous souhaitez brancher votre moteur monophasé mais vous avez peur d'inverser les fils ? Pas de panique !

Il existe de types de branchement pour votre moteur monophasé :

• Le branchement avec un sens de rotation horaire
• Le branchement avec un sens de rotation anti-horaire

Vous pouvez retrouver notre article : comment brancher mon moteur monophasé.

Cet article vous aidera à comprendre quelles sont les phases à brancher sur quelles bornes.

Vous y retrouvez également un schéma détaillé.

Impossible de vous tromper !
