Courroie trapézoïdale

Courroies trapézoïdales : Découvrez une gamme adaptée pour vos applications industrielles et agricoles.

La courroie trapézoïdale permet de transférer la puissance entre deux poulies. Elle possède généralement une forme de trapèze. Vous retrouvez 3 types différents : Les courroies étroites (SPZ, SPA, SPB, SPC), les courroies classiques (Z, A, B, C, D), les courroies flancs nus crantées (XPZ, XPA, XPB, XPC) et les venticogarden destinées aux applications agricoles ( 3L, 4L et 5L ) . Nos courroies trapézoïdales possèdent une armature en Polyester. Conçues en gommes fibrées de haute qualité, elles sont enrobées de tissu gommé en polychloroprène.

Les différents types de courroies trapézoïdales.

Les courroies trapézoïdales étroites.

Qu'est-ce qu'une Courroie Trapézoïdale Étroite ?

Les courroies trapézoïdales étroites, également appelées courroies en V étroites, sont des composants essentiels dans la transmission entre les poulies. Grâce à leur section transversale en forme de trapèze, elles assurent une adhérence optimale et minimisent le glissement. Leur conception étroite permet une installation dans des espaces réduits tout en maintenant une haute efficacité.

Vous cherchez une solution efficace et durable pour vos besoins de transmission mécanique ? Les courroies trapézoïdales étroites sont exactement ce qu'il vous faut. Découvrez pourquoi elles sont devenues incontournables dans les industries modernes et comment elles peuvent améliorer la performance de vos équipements.

Cet exemplaire de courroie est spécifique car elles sont généralement conçues avec une largeur réduite par rapport aux courroies classiques. Elles sont fréquemment utilisées sur des applications où l'espace est limité mais où une transmission de puissance efficace est requise. Elles peuvent êtres commandées de différents longueur.

Ils existent différentes sections de courroies trapézoïdales « étroites » :

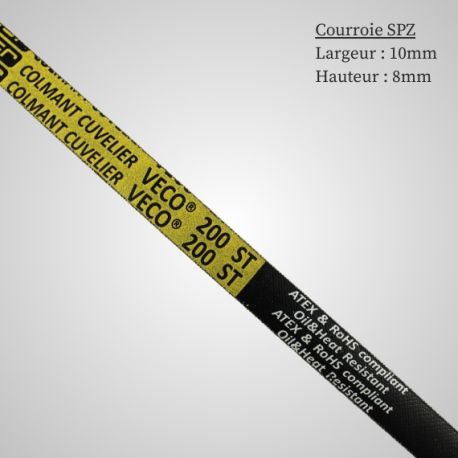

•          La courroie SPZ (10x8) :

La courroie SPZ possède une largeur de 10 mm et une hauteur de 8mm. Elles sont fabriquées en caoutchouc et sont réputées pour leur longévité. Une courroie SPZ peut être utilisée pour des applications nécessitant une transmission de puissance, telles que des machines-outils, des machines agricoles, des ventilateurs ou encore un moteur.

•          La courroie SPA (13x11) :

La courroie SPA possède une largeur de 13mm et une hauteur de 8mm. Cette courroie est en caoutchouc noir. Reconnue pour sa dureté et sa longévité, elle est généralement utilisée par des industriels et des agriculteurs.

•          La courroie SPB (16x14) :

La courroie SPB est lisse. Elle possède une largeur de 16mm et une hauteur de 14mm. Reconnue pour sa capacité à résister à des températures allant de -35°C à +100°C. Ce produit est utilisée dans le secteur industriel et agricole, sur des applications ayant de fortes puissances ou des vitesses élevées comme un moteur.

•          La courroie SPC (22x18) :

La courroie SPC est possède une largeur de 22mm et une hauteur de 18mm. Ce profil à de hautes performances. Il est généralement utilisé par les professionnels notamment pour les applications industrielles et agricoles.

Quels sont les avantages des courroies trapézoïdales étroites ?

Haute Efficacité : La forme trapézoïdale assure une transmission de puissance efficace avec une perte minimale d'énergie.

Durabilité : Fabriquées à partir de matériaux robustes comme le caoutchouc synthétique renforcé de fibres ou de câbles en acier, elles résistent à l'usure et aux contraintes mécaniques.

Polyvalence : Adaptées à une variété d'applications industrielles et agricoles, elles sont idéales pour les machines où l'espace est limité.

Entretien Réduit : Leur conception robuste nécessite moins de maintenance, ce qui se traduit par des économies de temps et de coûts pour les entreprises.

Performance Fiable : Elles offrent une performance constante et fiable, même dans des conditions de fonctionnement difficiles.

Profil standard : Cette catégorie de produit permet de diminuer le nombre de pièces gérés dans votre entreprise. Ils sont lisses et de bonne qualité. Visitez notre catégorie de produit pour trouver la référence qu'il vous faut. Attention de ne pas sélectionner un profil poly-v, polyflex ou power. De plus, elles ne sont pas adaptées au variateur mécanique.

Sur quelle application installer une courroie trapézoïdale étroite ?

Les courroies trapézoïdales étroites sont utilisées dans divers domaines, vous retrouverez ci-dessous quelques exemples d'applications ou nous retrouvons ce produit :

• Industrie : Machines-outils, compresseurs, pompes et convoyeurs.
• Agriculture : Tracteurs, moissonneuses-batteuses et autres équipements agricoles.
• Automobile : Systèmes de transmission et accessoires moteur avec ou sans variateur.
• Jardinage : Tondeuses à gazon, broyeurs et autres outils motorisés.

Les courroies trapézoïdales classiques.

Que-ce qu'une courroie trapézoïdale classique ?

Une courroie trapézoïdale classique est également un élément de transmission couramment utilisé dans diverses machines industrielles, agricoles, et automobiles. Ce produit se décline dans cinq dimension et section différentes. Vous trouverez ci-dessous les détails des produits que nous proposons.

•          La courroie Z (10x6) :

La courroie Z possède un profil lisse qui a la même largeur que le profil SPZ, soit 10mm mais qui est moins haute, avec une hauteur de 6mm. La courroie de section Z est souvent utilisée dans des applications où une transmission efficace est nécessaire.

•          La courroie A (13x8)

La courroie A possède une largeur de 13mm et une hauteur de 8mm. Elle est généralement apprécié par ses utilisateurs de fait de sa performance efficace et sa longévité. Elle est régulièrement utilisée dans le secteur industriel et agricole.

•          La courroie B (17x11)

La courroie B possède une largeur de 17mm et une hauteur de 11mm. Les courroies B sont généralement fabriquées en caoutchouc renforcées de fibres synthétiques pour assurer une résistance et une durabilité.

•          La courroie C (22x14)

La courroie C mesure 22mm de largeur et 14mm de hauteur. Généralement, elles sont utilisées sur des applications industrielles et agricoles telles que : des ventilateurs, des machines-outils, des pompes à vides ou un moteur.

•          La courroie D (32x19)

La courroie D mesure 22mm de largeur et 14mm de hauteur. Fabriquées en caoutchouc avec des fibres synthétiques en Polyester, elles sont utilisées sur des applications où la transmission de fortes puissances est importante telles que : les machines agricoles, les ventilateurs ou les broyeurs.

Les courroies trapézoïdales classiques sont plus larges et plus plates par rapport aux courroies étroites. Elle sont en stock et doivent être installée avec une poulie adaptée à la section de votre courroie. Ce type est fréquemment utilisée car ils sont lisses. Ils sont de couleur noir et bénéficie d'une livraison rapide.

Les courroies trapézoïdales flancs nus crantées.

Que-ce qu'une courroie trapézoïdale flancs nus crantée ?

Une courroie trapézoïdale flancs nus crantée est un type spécifique de transmission, conçue pour offrir des performances améliorées par rapport aux courroies trapézoïdales classiques. Ce produit peut être installée avec les même poulies que les courroies classiques ou étroites. Retrouvez ci-dessous les détails des références que nous proposons. Attention de ne pas confondre cette catégorie de produit avec la catégorie avx.

•          La courroie XPZ (10x8)

La courroie XPZ est également appelée courroie flancs nus crantée. Elle mesure 10mm de largeur et 8mm de hauteur. Conçues en caoutchouc noir et composées de fibres synthétiques, elles sont reconnues pour leur durabilité et leur résistance. Cette référence est utilisé sur des machines industrielles et agricoles.

•          La courroie XPA (13x11)

La courroie XPA mesure 13mm de largeur et 11mm de hauteur. Elle est utilisée sur des applications industrielles et agricoles telles que : des ventilateurs, des broyeurs, des machines-outils. elle peut remplacer les avx 10.

•          La courroie XPB (16x14)

La courroie XPB, également appelée courroie trapézoïdale XPB, est une courroie dentée généralement appréciée pour sa résistance et sa transmission de puissance efficace. Vous la retrouverez sur diverses applications du secteur agricole et industriel. Elle mesure 16mm de largeur et 14mm de hauteur.

•          La courroie XPC (22x18)

La courroie XPC possède une largeur de 22mm et une hauteur de 18mm. Conçue en caoutchouc, cette courroie dentée est reconnue pour sa longévité et sa résistance à des charges et vitesses élevées. Elle est souvent utilisée sur des broyeurs, pompes à vide, ventilateurs ou autres.

Quels sont les avantages de ce type de produit ?

Ce produits possède de nombreux avantages, Les flancs nus permettent une meilleure adhérence avec les poulies, augmentant l'efficacité de la transmission de puissance et réduisant le glissement. De plus, Les crans sur la face intérieure augmentent sa flexibilité, permettant son utilisation avec des poulies ( avec ou sans moyeu ) de plus petit diamètre et dans des systèmes où des courbures serrées sont nécessaires. Ce de produits facilitent la dissipation de la chaleur, ce qui peut prolonger la durée de vie et améliorer ses performances sous des charges élevées.

Comment déterminer votre courroie trapézoïdale ?

Déterminer la référence de votre courroie trapézoïdale.

La référence est généralement indiquée par un code spécifiant ces caractéristiques. Voici comment déterminer votre courroie :

•          Le profil de la courroie : Généralement sur la référence de la courroie trapézoïdale, la première partie correspond à des lettres qui définissent le profil de celle-ci. Pour les courroies trapézoïdales, les lettres que vous retrouverez seront : (SPZ, SPA, SPB, SPC, Z, A, B, C, D, XPZ, XPA, XPB, XPC).
•          La longueur primitive : Après cette série de lettres, vous trouverez généralement un nombre. Ce nombre représente la longueur primitive de votre courroie.

Ces deux informations sont nécessaires pour déterminer la bonne référence. Si celle-ci est non lisible ou effacée, il existe une autre solution pour la déterminer.

Comment mesurer une courroie trapézoïdale ?

Après un certain temps d’usure, la référence de votre courroie est généralement effacée. Pour pouvoir retrouver le profil ou un équivalent, vous pouvez la déterminer en la mesurant.

Tout d’abord, pour déterminer le profil, il est important de mesurer la largeur et la hauteur de votre courroie.

Ensuite, vous aurez besoin d’un mètre ruban, pour mesurer la longueur extérieure. Pour cela, 2 solutions possibles :

-          Vous prenez votre mètre ruban, et mesurez le tour de votre courroie. Cette dimension définira la longueur extérieure.

-          Si votre courroie est coupée, vous avez juste à mesurer la courroie du début à la fin. Nous vous conseillions de sélectionner un produit en stock pour bénéficier d'une livraison rapide.

Quels sont les avantages et les inconvénients de la courroie trapézoïdale ?

Les courroies trapézoïdales, possèdent de nombreux avantages, mais attention, avec quelques limites. Ce produit est efficace grâce à son adhérence. Elles sont très faciles à installer, ce qui permet de réduire le temps d’arrêt de vos applications lors du remplacement de celles-ci. Elle sont en stock et bénéficie d'une livraison rapide et des port offert à partir d'un certain montant de commande. De plus, le prix rend ce produit abordable.

Les courroies trapézoïdales, sont généralement les plus économiques. Cependant, ils peuvent atteindre leurs limites de puissance si les charges sont trop élevées. Il est généralement conseillé de bien vérifier si elle et compatible avec la robustesse de l’application. N’hésitez pas à surveiller l’usure régulièrement afin de ne pas tomber en arrêt de production.

Avec quel type de poulie installer ma courroie ?

Le type de poulie est à sélectionner avec attention pour garantir le bon fonctionnement de votre application. Les poulies peuvent être avec ou sans moyeu amovible et doivent posséder un profil identique à celui de vos courroies. Elle sont généralement en acier de couleur noir et bénéficie d'un prix avantageux.

Il faut impérativement sélectionner une poulie trapézoïdale et non une poly-v ou une poulie plate. Ce produit ne convient pas avec une cette transmission. La gorge de la poulie doit être lisse, attention de ne pas utiliser des poulies htd ou d'autres références comme des polyflex. Vous pouvez utiliser des poulies à moyeu plein ou à moyeu amovible.

Quand changer votre courroie trapézoïdale ?

Une courroie trapézoïdale est un élément important dans de nombreuses applications, cependant ce matériel reste un consommable et doit être remplacé régulièrement. Elle peut équiper de nombreuses applications agricoles, industrielle ou domestique. Cependant, celle-ci n'est pas éternel. La matière principale d'une courroie est le caoutchouc, ils peuvent être lisses, crantées, dentées et souvent de couleur noir.  Après plusieurs mois de fonctionnement ou après un bourrage ou un dur mécanique, ce produit peut sécher et se craquer, c'est souvent à ce moment la qu'il faut prévoir de changer votre courroie.
